专车专用  一体机说明-Z3000

功能简介：

使用前请详细阅读使用说明

控制面板操作说明

1、开关机：

关机状态短按开机键，空调系统开机，开机状态为上次关机模式，再次按下后关机；

关机状态长按开机键10秒所有设置恢复为出厂设定。默认首次开机工作在制冷模式手动状态；

2、温度调节：

开机状态下，无任何操作，按下调键进入温度调节模式，显示当前设定温度并闪烁状态，此时按上调键一次温度加1℃，按下调键一次温度减1℃，调到设定温度后无任何操作5秒钟自动退出温度设定模式。温度设定成功，建议设定温度为20-26之间较为省电。（设定温度范围为5℃----32℃）

3、风速调节：

开机状态下，无任何操作，按上调键进入风量调节模式，风速符号显示当前设定风量档位并闪烁状态，此时按上调键一次风量加1档，按下调键一次风量减1档，调到设定风量后无任何操作5秒钟自动退出风量设定模式。（设定风量档位1----5档）

    4、模式按键M：

空调系统有4个模式

4.1送风模式：只有内风机工作，出自然风不制冷

4.2手动模式：可以手动设定温度高低和风量大小

4.3自动模式：系统自动根据设定温度，自动调节风量大小，压缩机转速大小

4.4强劲模式：系统最大功率制冷，风速为最大模式不能调节（建议强冷模式不长时间开，耗费电量快）

5、显示按键N:

在开机状态下，短按显示按键N，循环切换显示，进风温度、出风温度、压缩机转速、欠压保护值、欠压恢复值、时间设定、小时、分钟、净化（负离子）定时开、定时关、新风（外循环）定时开、定时关

5.1时钟设置：

开机状态按N键6下右边时间符号亮，中间小时数码闪烁，此时按上下键调节小时，再次按N键分钟数码闪射，按上下键调整分钟数值，设置完成后10秒自动退出，自动保存设置时间

5.2、净化负离子设定：

开机状态按N键8下进入负离子定时设定，此时开启时间数码闪射，可调10---90分钟开启时间，调00为常开起状态，再次按N键关闭时间数码闪烁，可调关闭时间10---90分钟，负离子设定定时开关完成。

5.3、新风外循环设定：

开机状态按N键10下进入外循环定时设定，此时开启时间数码闪射，可调10---90分钟开启时间，上下键调整时间；再次按N键关闭时间数码闪烁，可调关闭时间10---90分钟，按上下键调整时间，设置完成无需操作自动退出负离子设定定时开关完成。

1、低压保护值设置

       短按N键4下，欠压显示灯亮起，中间显示电压为当前低保护值，每按一次上调键加0.1V,下调键减0.1V.设置完成按N键退出，调节电压范围9---23V，出厂默认21.5

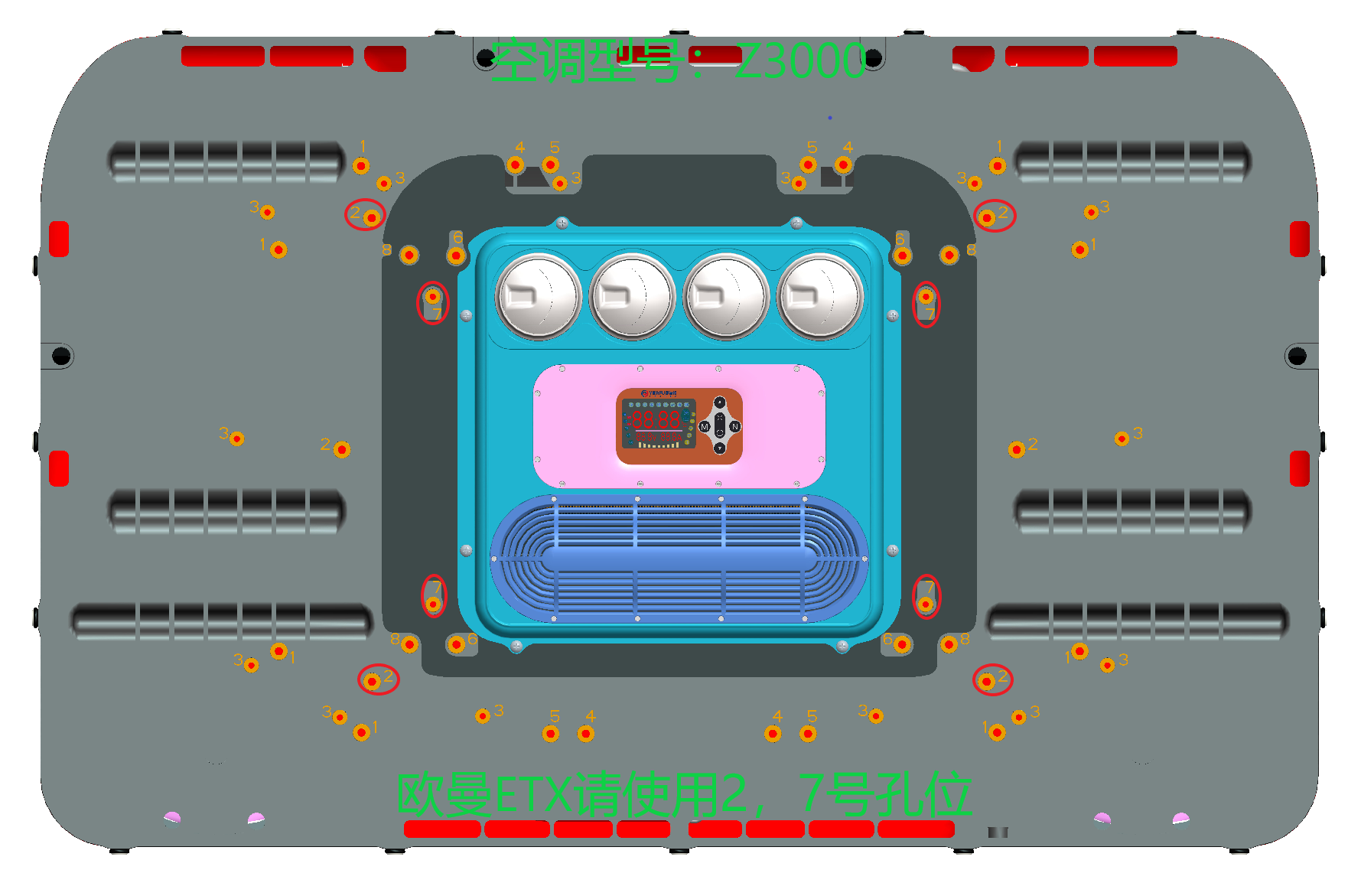

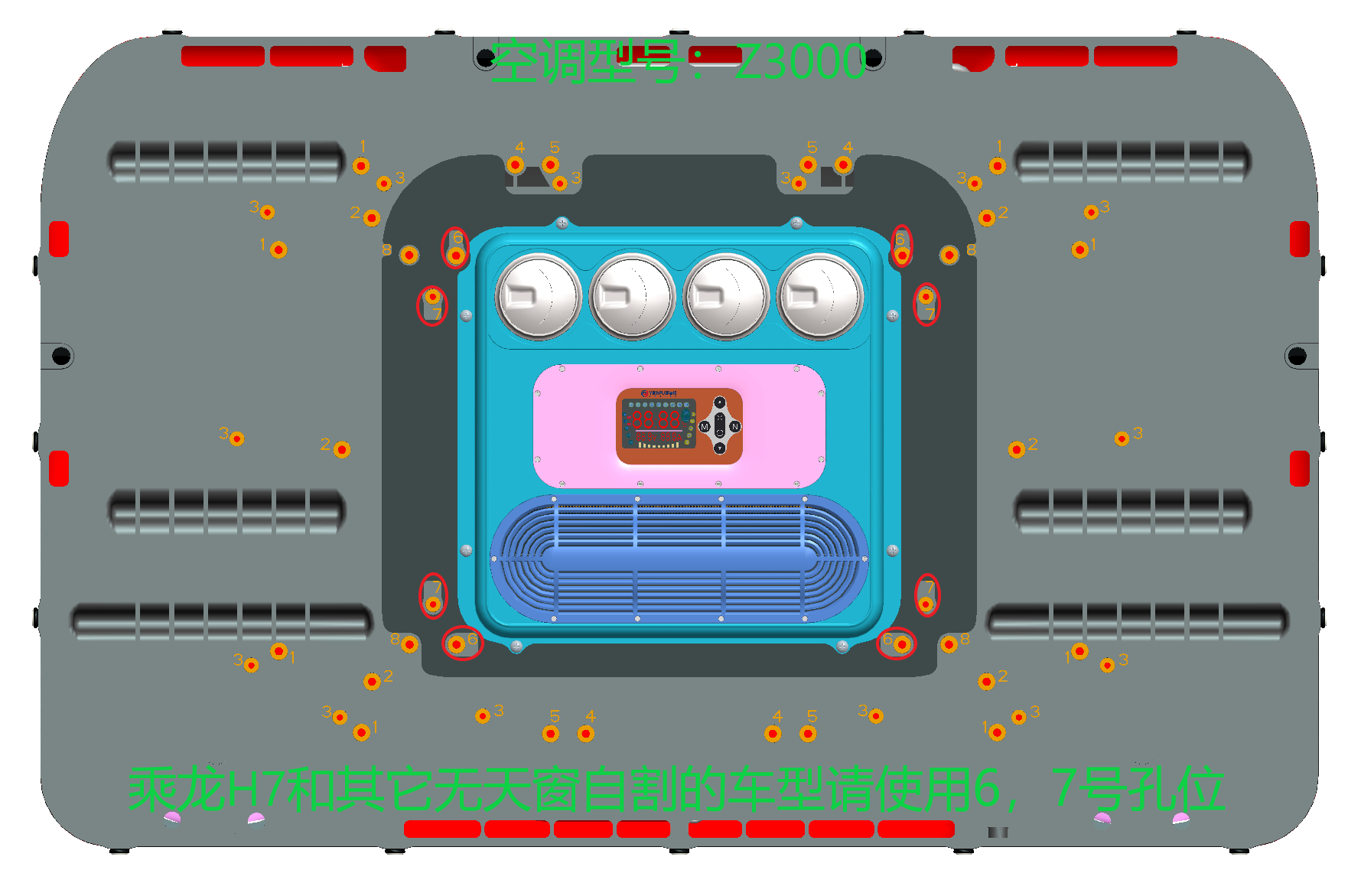

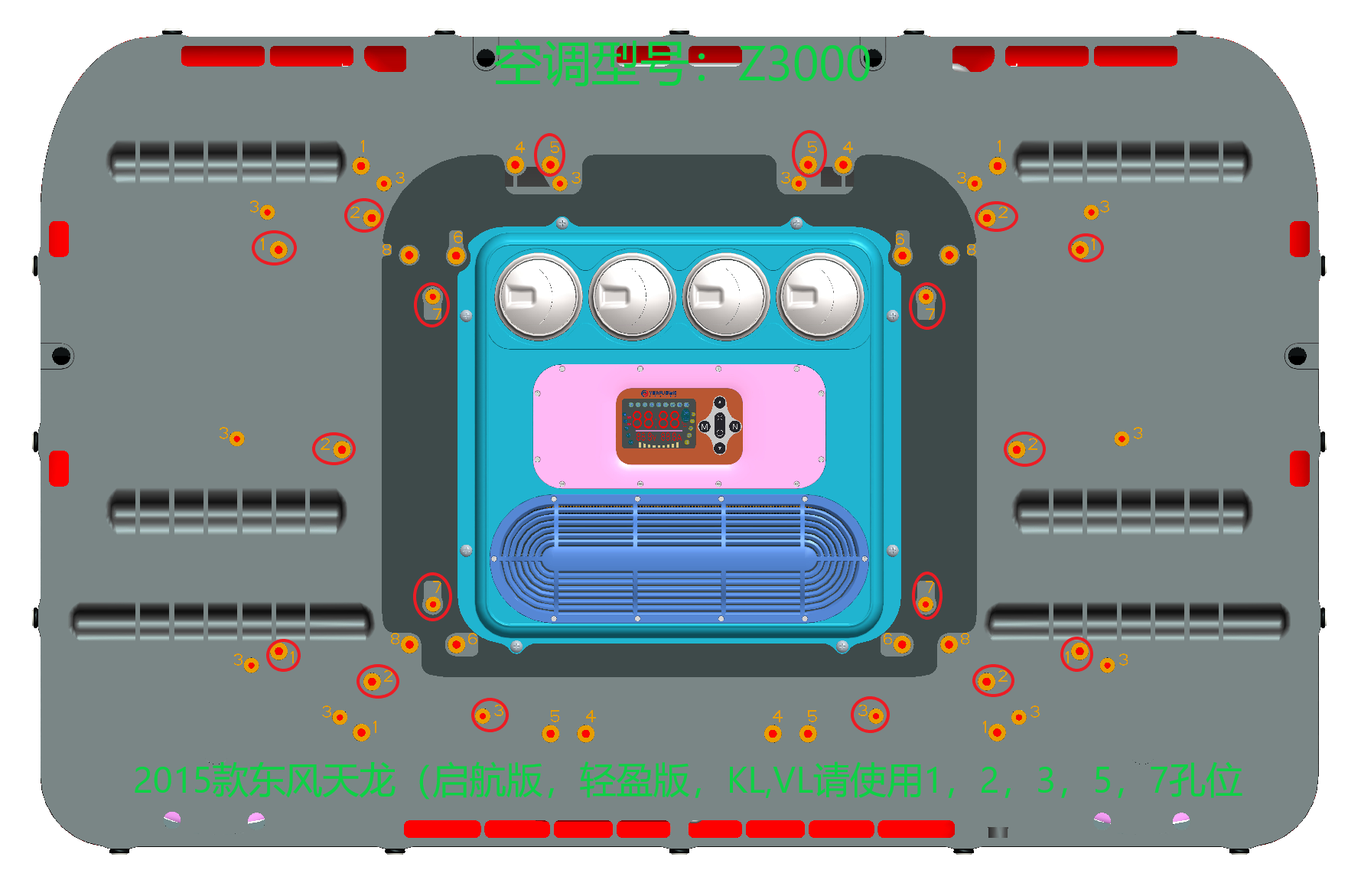

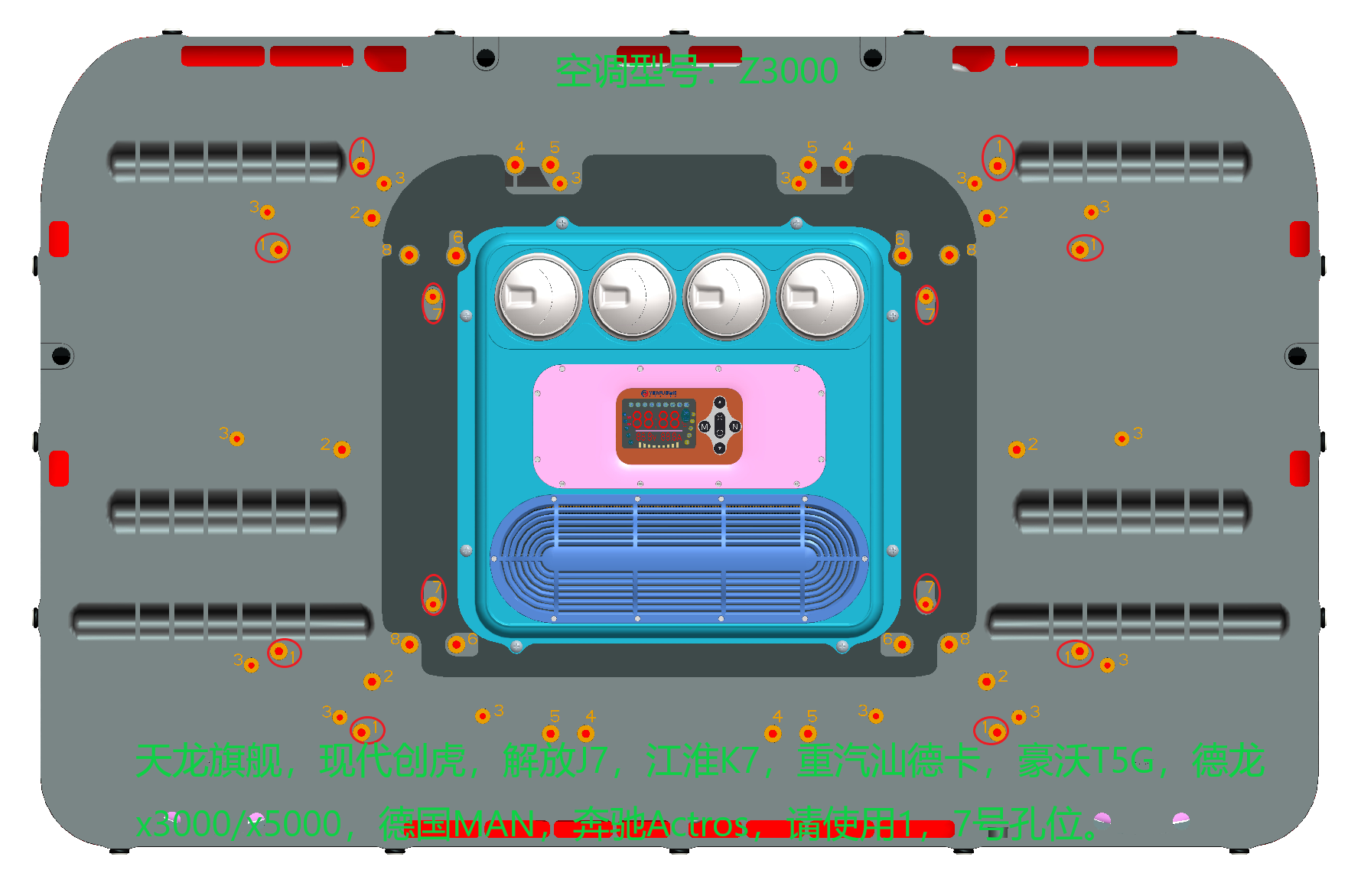

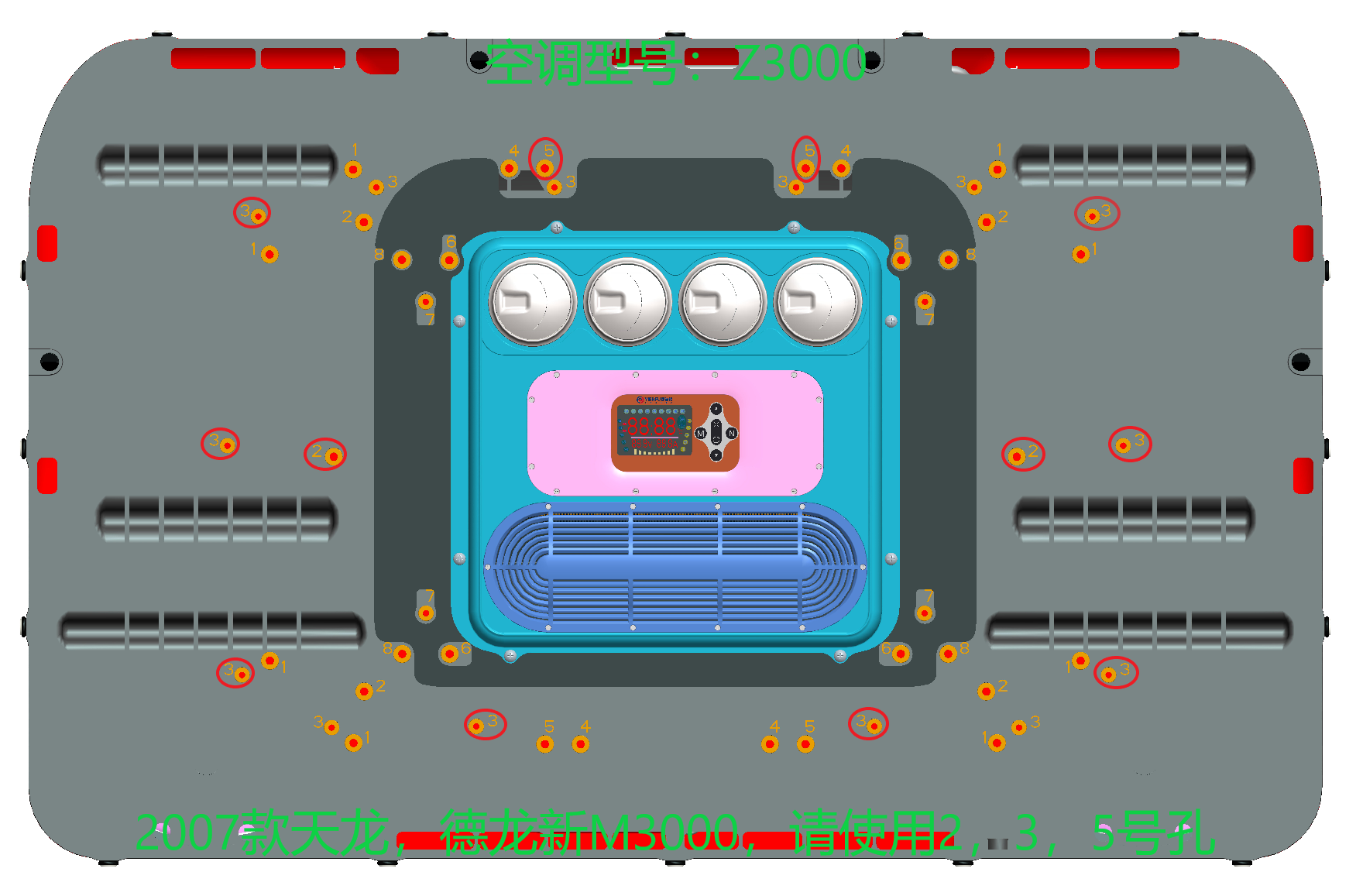

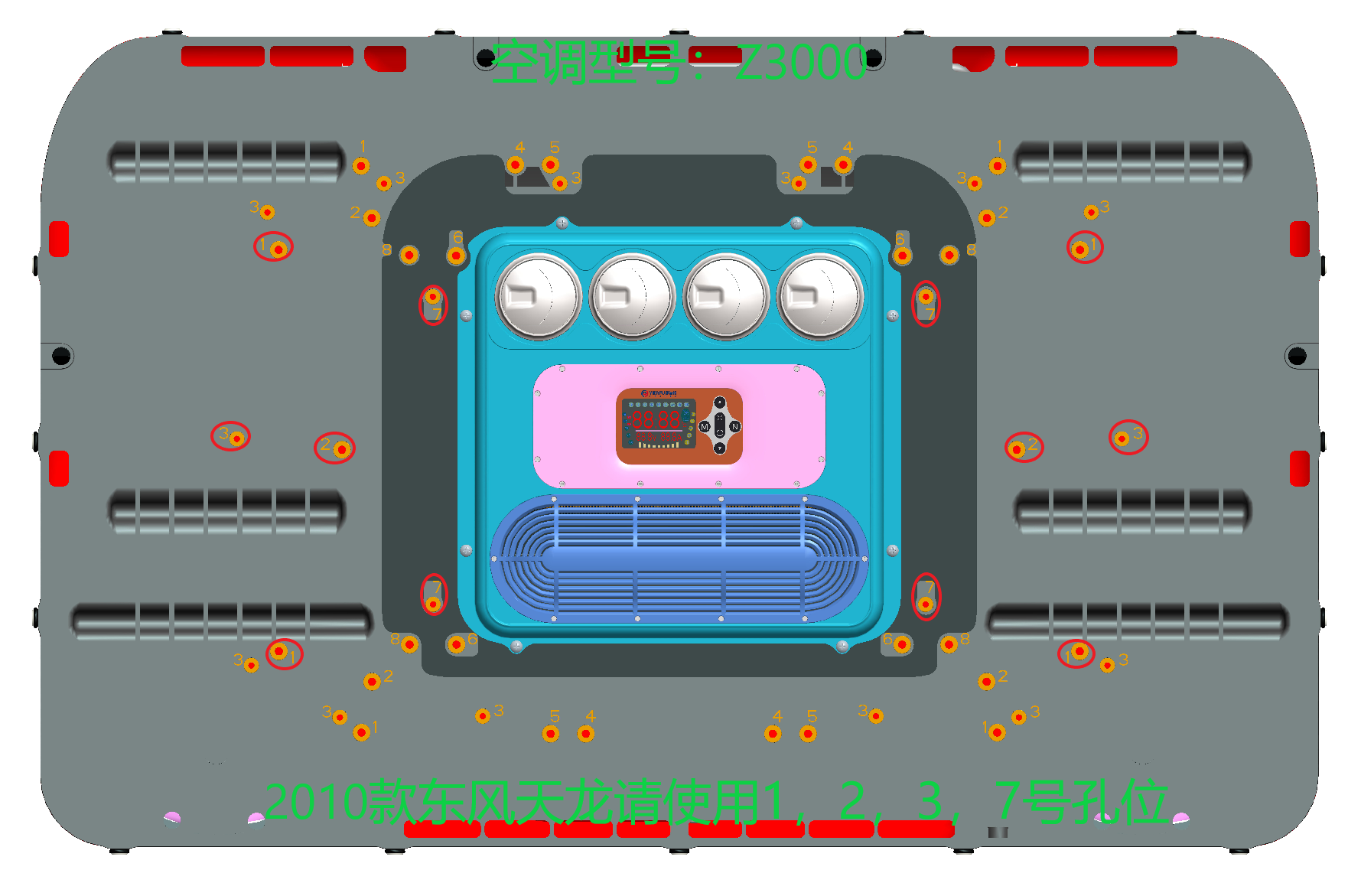

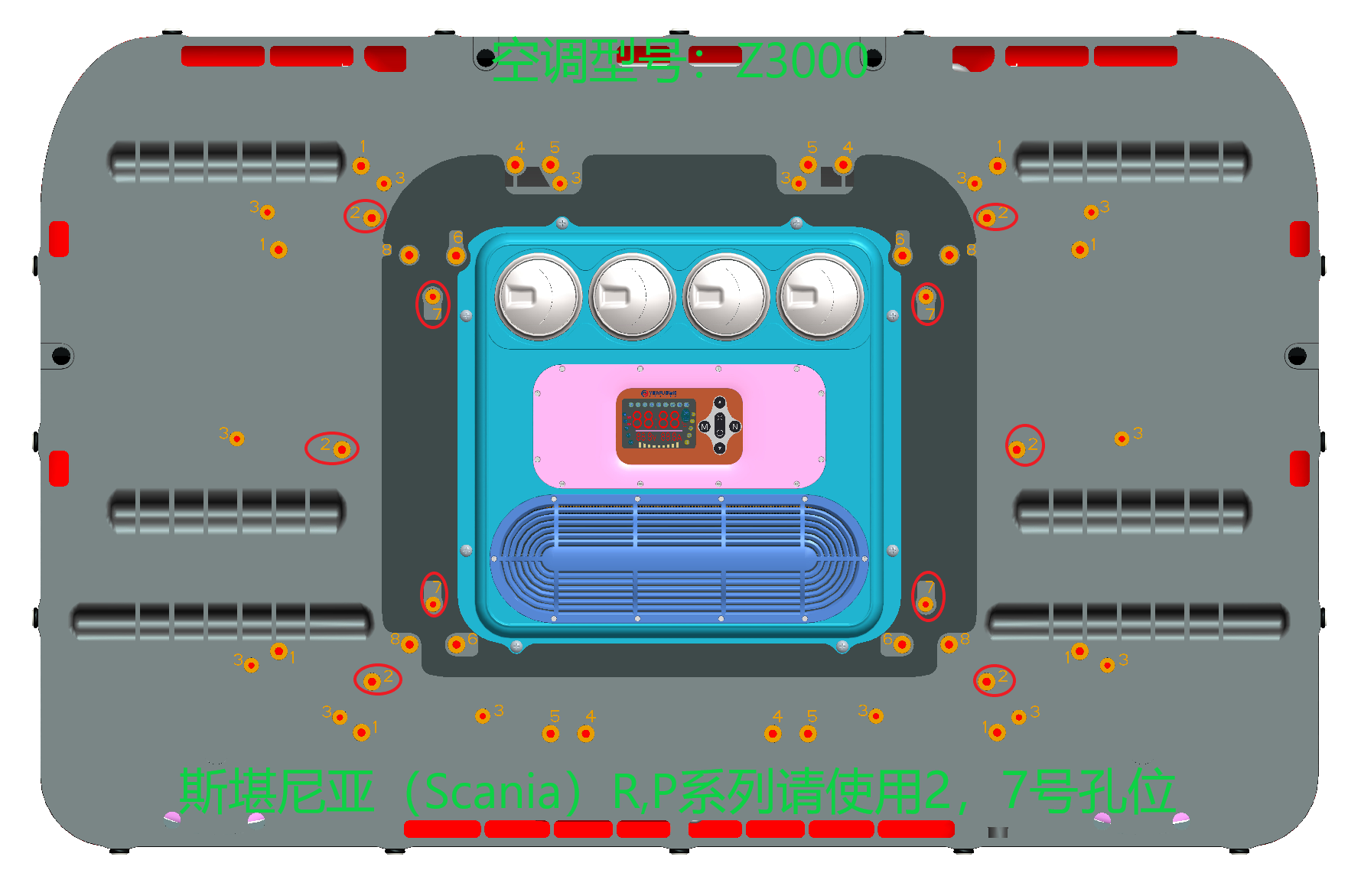

Z3000固定安装孔车型表

装饰板安装说明：
