驻车暖风加热器安装说明 AIR-ZXY01                       ......

制开关使用说明

型号：YAH-A805   适用：（102\101型号）

功能概述

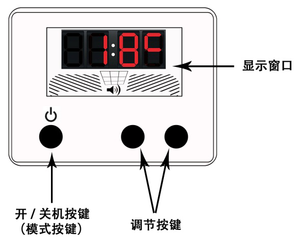

YAH-A805型数显控制开关，开机后点动右边【开/关机】按键即可切换温度和档位模式，左右点动【调节】按键即可调节所需要的温度（18~45摄氏度）和档位（1~10档）。此外，这款控制开关具有手动与自动两种工作模式，手动模式下，1~10档范围内可调节设置档位；自动模式下，18~45度范围内可调节设置温度，控制开关的档位随驾驶室内的温度而变化，当温度升高或降低时，控制开关将会自动调节运行档位，快速达到设定温度，让加热器运行的更加智能、经济。当在运行当中出现故障时，会通过控制开关显示窗口闪烁显示故障代码，便于排除，准确直观的找到故障所在。

开关机：

关机状态下按住【开/关机】按键3S开机，伴随蜂鸣提示，显示窗口显示数字，表示控制开关已经完成开机。

开机状态下按住【开/关机】按键3S关机，伴随蜂鸣提示，显示窗口会以1HZ频率闪烁显示“OFF”，表示控制开关正在执       行关机命令，等待加热器完全关闭后显示窗口关闭显示，进入关机状态。

模式切换：

在开机状态下，点动右键【开/关机】按键可切换手动/自动模式；手动模式下1~10档可调，自动模式下18~45摄氏度可自行调节。点动左侧【调节】按键设置温度/档位增大，点动右侧【调节】按键设置温度/档位减小。

工作模式：

自动模式：当“驾驶室温度”高于“设置温度”时自动切换到1档，以最低档位运行，当“驾驶室温度”低于“设置温度”时，每低于2度，将自动加档，每降低2度运行档位自动增加1档，最高达10档；

手动运行：以设置档位运行，不会因驾驶室温度改变而改变运行档位。

工程模式：

开机状态下，同时按住【调节】按键2S，蜂鸣器长鸣一声，控制开关进入工程模式，左右点动【调节】按键切换显示参数；

1、 主板版本号　 　2、 故障代码　 　　3、 壳体温度

4、 供电电压　 　　5、 运行档位　 　　6、 驾驶室温度

遥控器学习：

开机状态同时按左右按键3秒进入工程模式，连续按左键6次，显示（P-1）进入学码状态

第一次按遥控器（温度+加）直至蜂鸣器嘀响一声开关显示（P2）匹配成功，第二次按（温度-减）开关显示（P3），第三次按遥控器模式键开关显示（P4）第四次按开关机键，匹配成功

故障代码：i

当加热器发生异常时，显示窗口会闪烁显示故障代码，故障代码格式为“EXX”，例如：“E08”表示为08故障码。（如下表）

驻车燃油加热器使用说明

型号： AIR-802

功能概述：

AIR-802控制开关，点动右边【开/关机】按键即可开机，伴随真人发音，语音播报：“欢迎使用 XXX 空气加热器”。按住【开/关机】按键 3 秒可切换空调模式或暖风模式，旋转【开/关机】按键即可调节所需要的温度（18~45 摄氏度）和档位（1~10 档）。

工作模式

控制开关具有手动与自动两种工作模式，手动模式下，1~10 档范围内可调节设置档位；自动模式下，18~45 度范围内

可调节设置温度，控制开关的档位随驾驶室内的温度而变化，当温度升高或降低时，控制开关将会自动调节运行档位，快速达到

设定温度，让加热器运行的更加智能、经济。当在运行当中出现故障时，会通过控制开关显示窗口闪烁显示故障代码，并伴随语音播报故障原因。便于排除，准确直观的找到故障所在。

开机：

关机状态下点动【开/关机】按键开机，伴随蜂鸣提示，显示窗口显示数字，表示控制开关已经完成开机。

关机：

开机状态下点动【开/关机】按键关机，伴随蜂鸣提示，显示窗口会以 1HZ 频率闪烁显示“OFF”，表示控制开关正在执行关机命令，等待加热器完全关闭后显示窗口关闭显示，进入关机状态。伴随语音播报“正在关机，谢谢使用，祝您一路平安”。完成关机。

模式切换：

在开机状态下，按住右键【开/关机】按键可切换手动/自动模式；手动模式下 1~10 档可调，自动模式下 18~45 摄氏度可自行调节。顺时针旋转【开/关机】按钮设置温度/档位增大，逆时针旋转【开/关机】按钮设置温度/档位减小。

工作模式：

自动模式：当“驾驶室温度”高于“设置温度”时自动切换到 1 档，以最低档位运行，当“驾驶室温度”低于“设置温度”时，每低于 2 度，将自动加档，每降低 2 度运行档位自动增加 1 档，最高达 10 档；

手动运行：以设置档位运行，不会因驾驶室温度改变而改变运行档位；

工程模式：

关机状态下，按住右键【开/关机】按键 10S，蜂鸣器长鸣一声，控制开关进入工程模式，旋转【开/关机】按键切换显示参数；

点动【开/关机】按键退出工程模式。

1 、   主板版本号

2 、   故障代码

3 、   壳体温度

4 、   供电电压

5 、   运行档位

6 、   驾驶室温度

故障代码：

当加热器发生异常时，显示窗口会闪烁显示故障代码，故障代码格式为“EXX”，例如：“E08”表示为 08 故障码。（如下表）

代码   故障原因   详细说明

1 启动失败   点火流程结束后，未检测到火焰

2   异常熄火   加热器进入燃定燃烧后由于断油或其它导致熄火

3   电压异常   上限 32V,下限 18V

5 进风温度传感器断短路   板载温度传感器开路或短路

6 油泵故障   油泵线路断短或短路

7   风机故障   风机线路断路或短路或转速电路故障

8 点火塞故障   点火塞断路或短路或驱动电路故障

9 超高温保护   壳体温度超过 260 度

10   超高温传感器故障   超高温传感器断路或短路

遥控装置：

1、当加热器在开机机状态下，可通过遥控器根据个人需求控制加热器运行工作。如下图：

2、遥控按键匹配模式：可根据个人习惯需求，自行对遥控器进行按键匹配。

方法：关机状态下，按住右键【开/关机】按键 10S，蜂鸣器长鸣一声，控制开关进入工程模式，逆时针旋转 6 个档位进入按键

匹配模式，再顺时针旋转，可依次显示 4 组代码：

P1 ： 空调/ / 暖风 增加按键

P2 ： 空调/ / 暖风 减小按键

P3 ：模式按键

P4 ：开/ / 关机按键

按个人习惯喜好，可设置对应按键。如：显示窗口显示 P1，P1 代表增加按键，选择遥控器上的四个按键其中一个，按一下，如选择正

方形按键，则按一下标有正方形的按键，匹配成功，正方形按键就代表增加按键。依次可调。

安装注意要点：

1、油泵安装倾斜45°角，带插头的是出油端，不带的进油端，油箱没有任何限制随意放就行。（如上安装图）

2、正负极电影线接电瓶上或大电源上

3、主机安装进风口保持20cm以上距离，防止进风不畅高温

4、出风管不能弯成死角，容易造成出风不顺报高温故障

5、开机前必须进行油管排空气，先把油箱加上柴油，看一下油是否到达油泵进油口，手动泵油排空气(方法见上面操作）

6、开机，按住开关2秒就自动开机，等待90秒左右油泵开始工作(这个时候不要做任何操作)，如果期间没有故障灯，正常工作

7、关机，按住开关3秒就自动关机，不需要管了，（机器散热自动关机，期间不允许断电，不然机器不散热会损坏机器）机器工作散热完成自动断电。

8、关于油品

一定要加正宗的中石化的中石油的符合低于当地气温，高标号柴油，（ 否则就会产生积碳）
