经典款驻车空调产品使用说明书

数码使用说明书

适用：经典款驻车空调

1、产品介绍

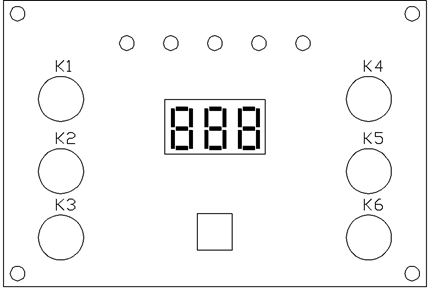

本产品主要适用于驻车空调系统内风机系统中，能够驱动空调内风机的电机，能够控制压缩机的启停及电子扇的工作；采用数码管显示，能够显示温度，电压及系统故障；

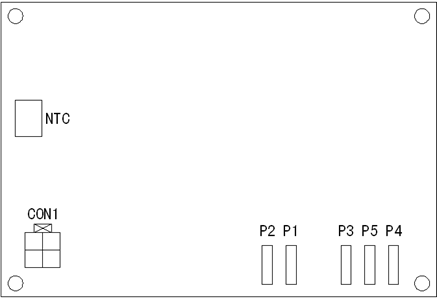

2、产品安装端口定义

3、功能介绍

3.1 温度设置范围：5-40度

3.2 温度设定功能：按温度加、减按键或遥控器“↑”和“↓”键进入温度设定状态，每按一下，温度设定上升或者下降一度，

3.3 模式切换循环键，切换制冷、自动和节能三个模式。

3.4 A/C开关按键：手动关闭压缩机。

3.5 低压保护设置方法：

调节方法：长按“风速”按键6秒后，此时数码管闪烁显示数字“00”，此时按“温度+”按键，显示数值加1，按“温度-”按键，显示数值减1；按“温度+”按键，一直加到数值“38”，此时短按“风速”按键，此时显示的数值为当前欠压保护值，此时按“温度+”按键，数值加1；按“温度-”按键，数值减1。更改到合适的数值后，短按“风速”按键或者不按任何按键6秒后，退出欠压保护设置程序，欠压保护值设置完成。

2、故障保护：

故障排除（所有的故障代码显示都会在内机显示出来）

Per故障排除（内外机会停止工作）

1、检查一下是不是没有冷媒了。（如果没有冷媒了需要充600克纯134a的冷媒）

2、从蒸发器黑色线和灰色线串联是否正正常工作和制冷，如果能正常工作和制冷那应该是（压力阀和压缩机的温度传感器有一个短路的，检查压力阀和压缩机温度传感器）

3、检查是不是蒸发器灰色线断路

LU故障排除（内外机会停止工作）

1、电压不足需要充电，

2、标配的10平方电源线是否直接接到电瓶的正负极桩头（不能接到电磁开关上面）

3、内机和外机电源线是否加长（延长内机电线要用国标4平方左右的线，外机线延长要用10平方以上的电源线）

4、电源线接触不好，生锈，松动，进行排除。

5、观察一下发电机24伏的车发电机有没有在65A以上（12伏的发电机在90A以上

6、调整保护电压式一下。

OPE和SHr故障排除

1、传感器脱落或短路，更换温度传感器。

蒸发器面板故障排除

1、电子扇一直工作不受控制

把室内机插头拔掉电子扇是否还工作   (如果不工作那应该是面板继电器坏需要更换面板)                                                 (如果工作检查电子扇插头是否接线错，控制器问题换控制器）

2、面板按着没反应黑屏

检查一下内机插头电源线正负极是否有电，有电然后按着面板没任何反应那就是面板的问题，需要更换 ；（如没电检查外机内部有个保险是否熔断）

安装注意事项：

1 、本产品工作电压上限不能高于36V，超过范围会造成产品损坏。

2 、冷却器固定不能靠近热源。

3 、电源线直接接电瓶正负极，请勿接反，会瞬间导致产品烧毁。

   售后客户电话：400-888-6988
