电动空调系统嵌入式580B使用说明书

嵌入式580B使用说明书

1、产品介绍

本产品主要适用于驻车空调系统内风机系统中，能够驱动空调内风机的电机及调速；能够与压缩机控制器通讯以控制压缩机的启停及转速；采用LCD液晶显示，能够显示温度，电压及系统故障；采用两路温度传感器，分别检测进风口及出风口的温度；控制方式：485通讯实时稳定调速。

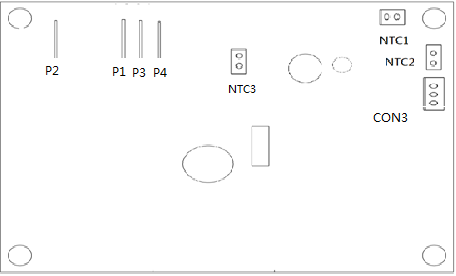

2、产品安装端口定义

3、功能介绍

3.1温度设置范围：16~30℃，初值24℃。

3.2温度设定功能：按电路板或遥控器“↑”、“↓”键进入温度设定状态，每按一下参数上升或下降一度。长按K4，进入低压阈值调节界面，进入后，按K4加低压阈值，按K5减低压阈值，最大22.5V，最小19.5V;

3.3模式切换循环键，切换强劲、变频、节能。

3.4A/C开关按键：手动关闭压缩机。

3.3.1强劲模式：无极变频，最大转速4500r/min。

3.3.2变频模式：无极变频，最大转速3900r/min。

3.3.3睡眠模式：无极变频，最大转速3000r/min，温度自动设置为26摄氏度。

3.3.4,压缩机停转后,1分钟内不能以任何方式启动。

3.3.5触摸弹簧具有自动环境适应功能，适应周期30s。

4、故障保护

4.1空调故障显示说明表

5、注意事项

5.1本产品工作电压上限不能高于36v，超出范围产品易损坏。

5.2冷凝器固定不能靠近热源

5.3空调管路不能压过重，变形导致管内径变小

5.4电源线直接接电瓶正负极，电源线不能过长过细标准范围
