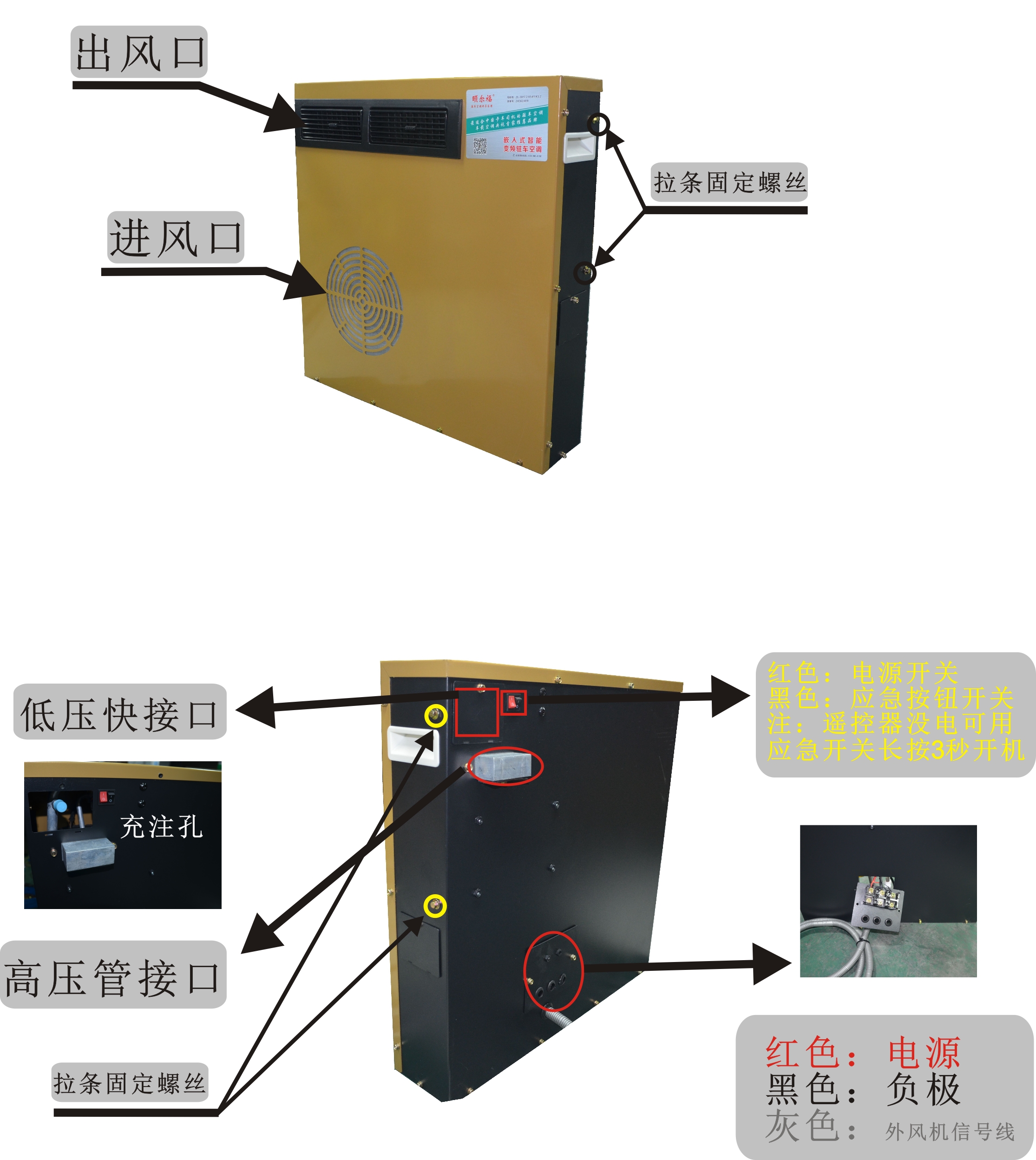

电动空调系统嵌入式580A 使用说明书发表时间：2019-04-07 14:20 嵌入式使用说明书 （适用嵌入式QR580A） 温馨提示！ 欢迎使用本公司嵌入式空调系统，下面简单介绍下嵌入式空调系统使用注意要点:本空调系统因为是室内环境温度变频控制，最佳温度设定是26-28°，白天风量开3-4档，夜间开1-2档，根据当前温度需要调节风速，设定温度无需调节，为此设置达到静音、节省、舒适的感受。 整机介绍

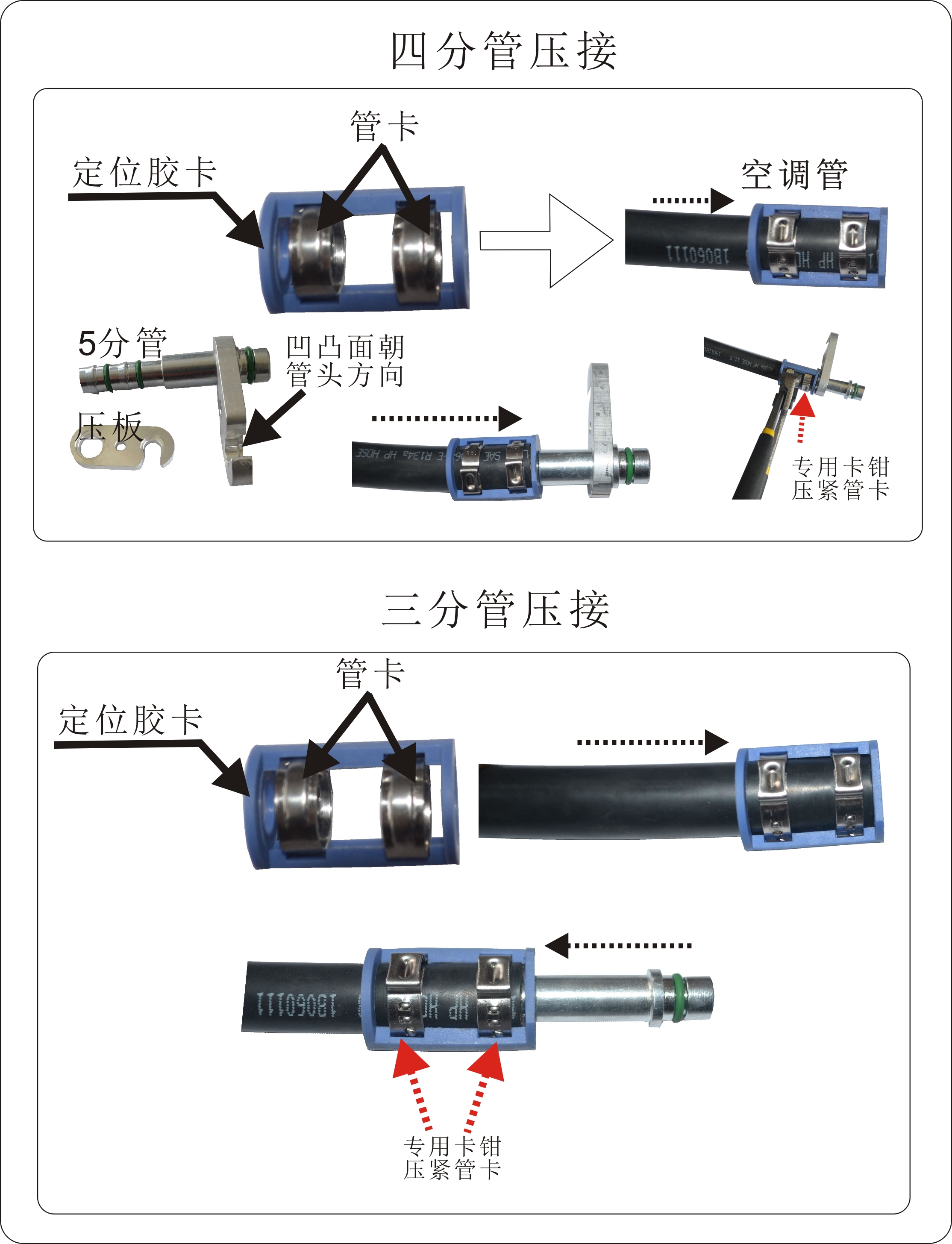

快接管子安装步骤

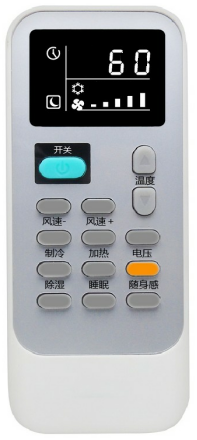

本文档主要介绍嵌入式驻车空调遥控器的使用方法以及维护等方面的信息。 嵌入式驻车空调遥控器器是为驻车空调系统专门开发的一种功能众多、操作简便、控制精确平稳、外观靓丽的空调遥控器。能够精确控制驾驶员所处环境的温度，节能高效地驱动电动压缩机、室内鼓风机和室外冷凝风机，提供用户灵活的运行时间控制，并且能为后续维护提供准确的运行参数和诊断信息。 空调和空调遥控器之间采用军用低频窄带通信系统，遥控器无需对准控制器即可进行遥控操作。在空调遥控器启动、空调系统运行状态下，按下遥控器上的按键对空调进行操作，遥控器会实时将运行参数指令发送给空调。空调收到指令后，返回确认消息给遥控器，遥控器收到空调的消息回复后，屏幕会短暂显示通信指示符号，以示设置成功。
在空调主机电源开关启动且遥控器内部电量正常的情况下，按下空调遥控器左侧上部开关按键，屏幕上的字符亮起，显示上次关机前的状态，同时启动空调系统，按上次关机前的模式运行。 用户可以通过遥控器右侧的上下温度按键调节遥控器周围温度的高低，温度的设置范围为16度至30度，最小间隔为1度，每按一次按键显示值变化1度。长按按键不放，可实现按键连击，显示每0.5秒上升或下降1度。温度的控制是由空调控制器依据环境温度、车内温度和当前温度对压缩机转速、电加热功率和出风风量进行自动无级变频调节所完成的，用户只需设定好希望的出风温度即可得到希望的温度值。 用户可以通过遥控器中部的风速加减按键调节空调出风量的大小，可以调节5档。风速的设置最小间隔为1档，每按一次按键显示值变化1档。可以接受按键连击，按住按键不放松，显示每0.5秒上升或下降1档。 在空调遥控器启动、空调系统运行状态下，制冷模式下按下遥控器中部的制冷按键，退出制冷模式，系统进入通风模式，屏幕上的雪花符号消失，同时遥控器将发送通风指令给控制器。控制器收到后进入通风模式运行，在通风模式下，仅鼓风机运转，用户可以调节鼓风机出风风量，也可以同时进行睡眠模式的设定。 在空调遥控器启动、空调系统运行状态下，非制冷模式下按下遥控器中部的制冷按键，屏幕上显现雪花符号，同时遥控器将发送制冷指令给控制器。控制器收到后进入制冷模式运行，根据设定的出风温度和风速以及检测的出风、进风温度对压缩机、鼓风机、冷凝风机进行相应调节控制以得到期望的出风温度。 在制冷模式下，用户可以设定温度高低和风量大小，也可以同时进行睡眠模式或随身感的设定。 在空调遥控器启动、空调系统运行状态下，按下遥控器中部的除湿按键，屏幕上显现水滴符号，同时遥控器将发送除湿指令给控制器。控制器收到后进入除湿模式运行，启动压缩机并以最低转速运行。 在除湿模式下，用户可以设定温度高低和风量大小，也可以同时进行睡眠模式或随身感的设定。 注意：除湿模式仅部分控制器支持，需要预定。 7. 加热模式设置(选配） 在空调遥控器启动、空调系统运行状态下，按下遥控器中部的加热按键，屏幕上显现太阳符号，同时遥控器将发送加热指令给控制器。控制器收到后进入加热模式运行，根据设定的出风温度和风速以及检测的出风、进风温度对电加热、鼓风机进行相应调节控制以得到期望的出风温度。 在加热模式下，用户可以设定温度高低和风量大小，也可以同时进行睡眠模式或随身感的设定。 注意：加热模式仅部分控制器支持，需要预定。 在空调遥控器启动、空调系统运行状态下，按下遥控器上的睡眠按键，进入睡眠模式设置，对应的提示信息在屏幕上显现。 进入睡眠模式设置时，屏幕上的时钟字符和睡眠字符显现，同时切换显示三位时钟字符，提示用户可以开始进行睡眠期间空调系统运行时间地设置。时间设置按遥控器上的温度上下按键可实现，上按键代表增加时间，下按键代表减少时间。时间设置最小间隔为10分钟，每按一次按键显示值变化10分钟。可以接受按键连击，按住按键不放松，显示每0.5秒上升或下降10分钟。设置过程中，超过3秒没有用户操作，则认为设置已完成，系统自动开始运行并作倒计时。睡眠字符和时钟字符保持显示。 时间设置的上限为8小时，在时间设置完成后，用户可以调节出风温度高低和出风风量大小。在整个睡眠模式运行中，睡眠字符和时钟字符始终显示。再次按下睡眠按键，则退出睡眠模式，进入到普通运行模式。当睡眠模式设置时间到期后，遥控器下发系统关闭指令给空调，空调收到后，关闭空调系统。在睡眠模式下，同时按下风速加减按键，可显示睡眠倒计时信息，显示时长3秒。
睡眠模式运行时间设置 空调遥控器内自带温度感应器，在空调遥控器启动、空调系统运行状态下，按下遥控器上的随身感按钮，将开启随身感模式。此时屏幕上显现温度计符号，数据显示区域会显示当前身体周边温度，显示时长3秒。随后会显示设置温度。 开启后，遥控器每隔1分钟向空调发出用户身体周边微环境温度信息，空调将按照遥控器所感应的温度来调节运行的状态，以达到让用户不冷也不热，让用户实现更舒适的享受。 随身感设置仅制冷模式下可以使用。 在空调遥控器启动、空调系统运行状态下，当用户按下遥控器上的开关按钮、运行定时时间归零或出现特定故障影响到空调系统的运行时，控制器会强制使压缩机和鼓风机停止工作，冷凝风扇会在30s后延时关闭。 如果用户丢失了遥控器，在按下空调系统电源开关后，可以按下空调上的应急按钮，使空调系统直接开始运行。在应急运行状态下，空调系统按照出厂设置运行，不能做各种模式的设置。可以通过应急按钮或开关按键关闭整个空调系统。 出厂默认应急运行模式：制冷模式，设定温度25℃，风速2挡。不启用随身感和睡眠模式。 在空调遥控器启动、空调系统运行状态下，空调会实时监测空调系统是否存在故障，若存在故障，且用户按下遥控器时，控制器会返回故障信息给遥控器，遥控器屏幕上将会出现三角形故障字符。查询故障码（按下电压键显示电压，再按上调键有故障代码出现，无故障只显示电压） 空调系统故障显示 在故障排除后，如果用户按下遥控器，此时控制器会返回故障清除信息给遥控器，遥控器屏幕上的三角形故障字符将会消失。故障代码见下表：
空调系统电压查询:空调开机状态下按下电压键屏幕显示当前电瓶电压 空调系统欠压值设定(空调系统其电压设定) 用户可以通过遥控器调整空调箱进口处的电压欠压值设定（恢复值在欠压值基础上增加3.5V），以适合不同车型的需求，但用户必须注意如果欠压值设得过低，可能导致发动机启动失败！具体设置方式如下： 在查询显示状态下，调整查询显示为电压时，同时按下风速加减按键，屏幕将显示欠压值（如20.5，表示欠压值为20.5V，当空调箱进口处的电压低于20.5V时，系统将欠压停机），可通过调整温度上下按键调整欠压电压值，温度上键为增加，温度下键为减少，每次增加或减少0.1。可以接受按键连击，按住按键不放松，显示每0.5秒上升或下降0.5V。欠压值最小值为19V，最大值为24V。设置过程中，超过3秒没有用户操作，则认为设置已完成。 驻车空调故障维修指南
注意事项 5.1本产品工作电压上限不能高于36v，超出范围产品易损坏。 5.2冷凝器固定不能靠近热源 5.3空调管路不能压过重，变形导致管内径变小 5.4电源线直接接电瓶正负极，电源线不能过长过细标准范围 联系方式 河南颐尔福新能源科技有限公司 地址：河南省郑州市新郑市郭店镇五里口工业园 售后客服电话： 400-888-6988 网址：www.hnyierfu.com |
